Brilliance V5 Wiring Diagrams

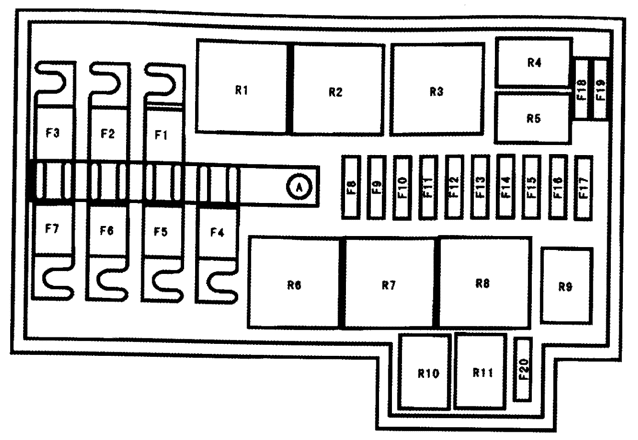

Brilliance V5 Wiring Diagrams – Fuse scheme

Brilliance V5 Wiring Diagrams – Fuse scheme

F1: LOAD OFF RELAY – 60A
F2: VACUUM PUMP – 30A VACUUM PUMP SUPPORT
F3: Power supply compartment 2 (KL30-2 to PJB) – 60A
F4: The pyrotechnic system with the electric power (EPS) – 80A
F5: Power supply of the cab 1 (KL30-1 to PJB) – 60A
F6: Cooling Fan – 30A
F7: ABS Pump (ABS PUMP) – 40A
F8: Not used
F9: Main loop (MAIN RELAY) – 30A
F10: Electronic control unit for the motor (ENGlNE ЕCU 1) – 10A
F11: Stretcher’s wheel (STARTHER RELAY) – 30A
F12: Fuel oil (FUEL PUMP) – 15A
F13: Electro-magnetic valve ABS (ABS VALVE) – 20A
F14: 3-wire signal (HORN) – 15A
F15: Compressor Conversion (A / C Compressor) – 10A
F16: Signalizer (SIGNAL) – 5A
F17: Combustion CART (INGNITION COIL) – 15A
F18: Injection / injectors (INJECTOR) – 15A
F19: Electronic engine control unit 2 (ENGINE ECU-2) – 15A
F20: Oxygen sensor (LAMBDA) – 15A

Relay

R1: Communication loop (LOAD OFF) – 70A
R2: Low-speed swing of the radiator hood (COOLING FAN LOW) – 40A
R3: The battery charge (VACUUM PUMP) – 40A
R4: Main loop (MAIN) – 30A
R5: 3-wire signal (HORN) – 30A
R6: Not used
R7: High-speed range of the radiator hood (COOLING FANHIGH) – 70A
R8: Pilot stapper (STARTЕR) – 40A
R9: Not used
R10: Fuel oil (FUEL PUMP) – 30A
R11: Compressor Conversion (A / C COMPRESSOR) – 30A

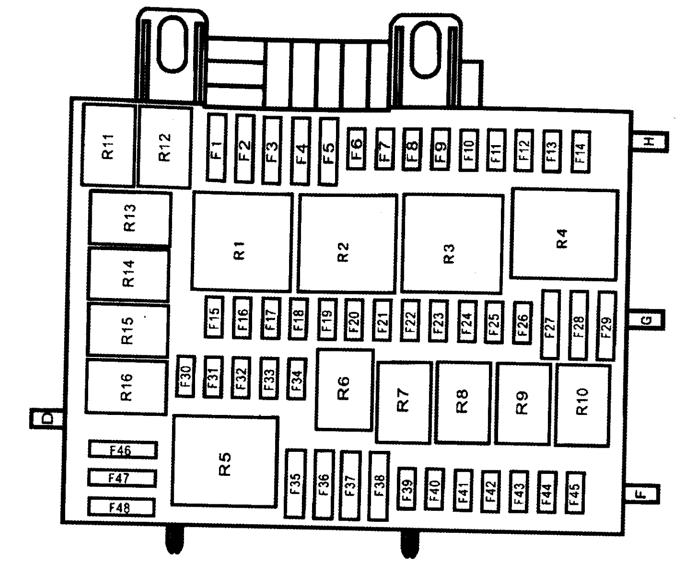

Fuse box in the cabin

Fuse box in the cabin

F1: The repeater (CIGAR LIGHTER) – 15A
F2: Wiper Power Cleaner (WlPER REPAIR PLUS) – 15A
F3: The first anti-fog lamp (FRONT FOG LAMP) – 15A
F4: Electric sunroof (SUNROOF) – 15A
F5: BCM electronics 1 – 20A
F6: Electronic unit BCM 3 – 30A
F7: Electronic block BCM 2 – 30A
F8: Diagnostic connector (OBD INTERFAX) – 10A
F9: Rear door heater (REAR DEFROSTER) – 30A
F10: Tire Pressure Monitoring System (TPMS) – 10A
F11: Front interior lighting (FRONT INTERNAL LAMP) – 10A
F12: Stoch-signal (BRAKE LAMP) – 10A
F13: BCM 5 – 10A electronics
F14: BCM 4 – 15A electronics
F15: The left-hand near-light box (LEFT LOW BEAM) – 10A
F16: RIGHT LOW BEMAM (RIGHT LOW BEMAM) – 10A
F17: Signaling system ACC (ACC SIGNAL) – 15A
F18: LEFT POSITION LAMP – 7.5A
F19: The right gabapitny fan (RlGHT POSITION LAMP) – 7.5A
F20: Not used
F21: The keyless entry system (PEPS) – 15A
F22: Signalizator IG (IG SIGNAL) – 5A
F23: Rear window cleaner (REAR WIPER) – 15A
F24: Windshield wiper (FRONT WIPER) – 15A
F25: Seat conditioner (SEAT HEAT) – 10A
F26: Electric drive for the seat (POWER SEAT) – 30A
F27: Not used
F28: Power connector (OUTLET) – 15A
F29: Not used
F30: High beam (HIGH BEAM) – 15A
F31: Not used
F32: Pediatrician (RADIO) – 10A
F33: Not used
F34: Not used
F35: Not used
F36: Climate control circuit (ACC RELAY) – 20A
F37: SMALL LIGHTER RELAY – 15A
F38: Signalizator of the power system (POWERRTRAIN SIGNAL) – 10A
F39: Ignition switch ignition switch (IGI SIGNAL) – 10A
F40: Acceleration bag (AIRBAG) – 10A
F41: Control unit ACPU (TCU) – 15A
F42: Rear-end drive (REVERESSE LAMP) – 10A
F43: Controller ABS – 10A
F44: The electric drive of a rear-view mirror – 10А
F45: Not used
F46: Ignition wire (IGI RELAY) – 30A
F47: Heater fan (BLOWER) – 30A
F48: Ignition switch (IGNITION SWITCH) – 10A

Relay

R1: Low fan speed fan (BLOWER LOW) – 40A
R2: Rear wheel adjuster’s wheel (REAR DEFROSTER) – 70A
R3: Ignition wire (IGI) – 40A
R4: Heater fan high speed (BLOWER HIGH) – 40A
R5: Not used
R6: Peak AT – 30A
R7: Slingbacks (SMALL LIGHT) – 30A
R8: Climate Control Circuit (ACC) – 30A
R9: Not used
R10: Not used
R11: Not used
R12: Forward of the forward passive frame (FRONT FOG LAМP) – 30A
R13: Not used
R14: Short-distance relay (LOW BEAM) – 30A
R15: Not used
R16: Long distance beam (HIGH BEAM) -30A
